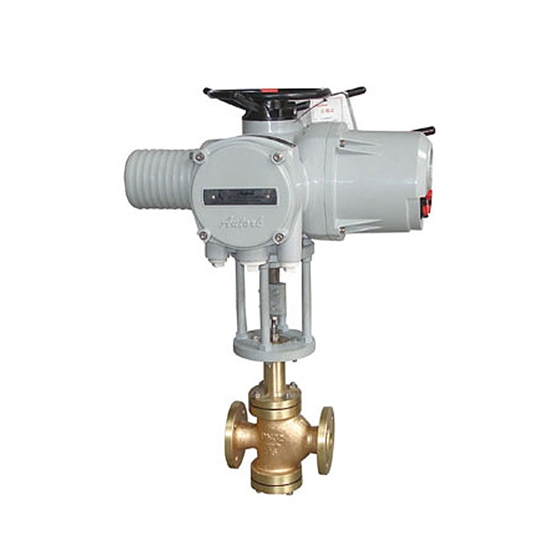

ZAZN氧氣專用電動調節閥

關注次數：

型號：ZAZN

技術參數：

ZAZN氧氣專用電動雙座調節閥904產品特點：
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

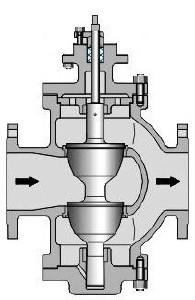

電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。

ZAZN氧氣專用電動雙座調節閥904，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為 0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。。

氧氣電動調節閥產品特點：

·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

氧氣電動調節閥技術參數：

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	12.1	10.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	11	17.6	27.5	44	69.3	110	176	275	440	693
額定行程		16	25			40			60
公稱壓力(MPa)		1.01.64.06.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬密封：II、IV級軟密封：VI級
工作溫度t(℃)		-250～-60-20～200-40～250-40～450-60～450
信號范圍(mA.DC)		0～104～20
作用方式		電關式電開式
使用環境溫度(℃)		電動調節閥：-20～70伺服放大器：0～50
使用環境濕度		電動調節閥：≤95％伺服放大器：≤85％
電源電壓		220V . AC 50HZ380V . AC 50HZ
